Tổng quan bộ ngồn VSP Active AFC Elite V650W

Bộ nguồn VSP Elite V650W - PFC Active DC to DC

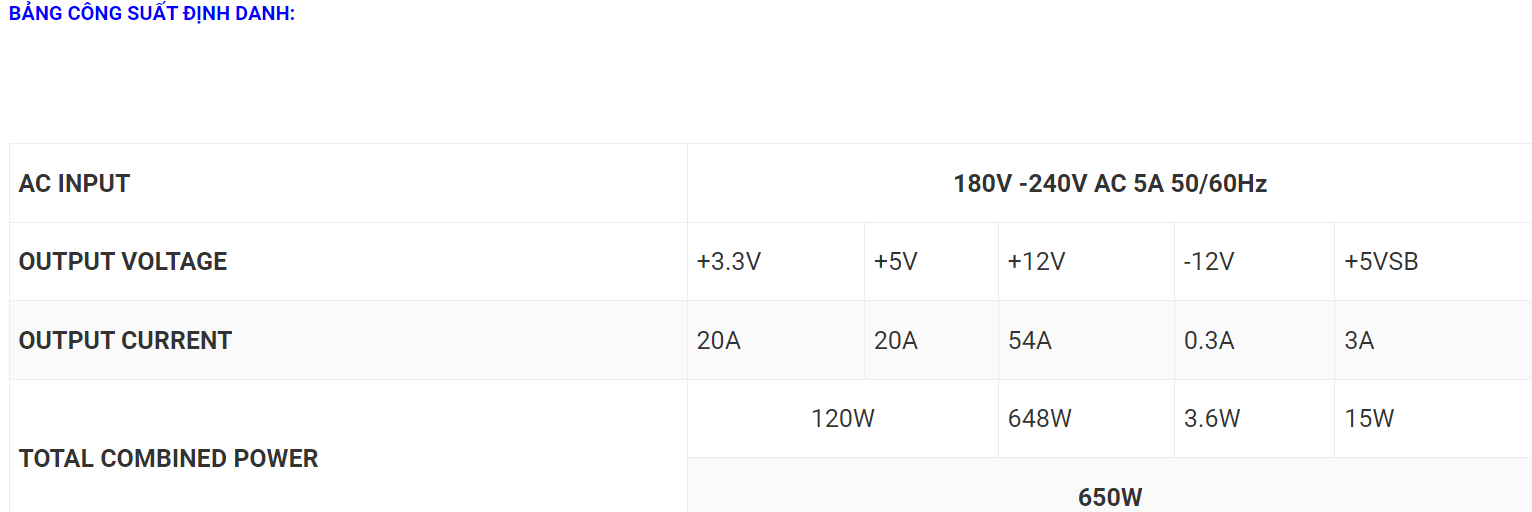

Dây cáp bẹ màu đen, Công suất định danh 650W với tính năng PFC Active và cấu trúc cấp nguồn DC to DC

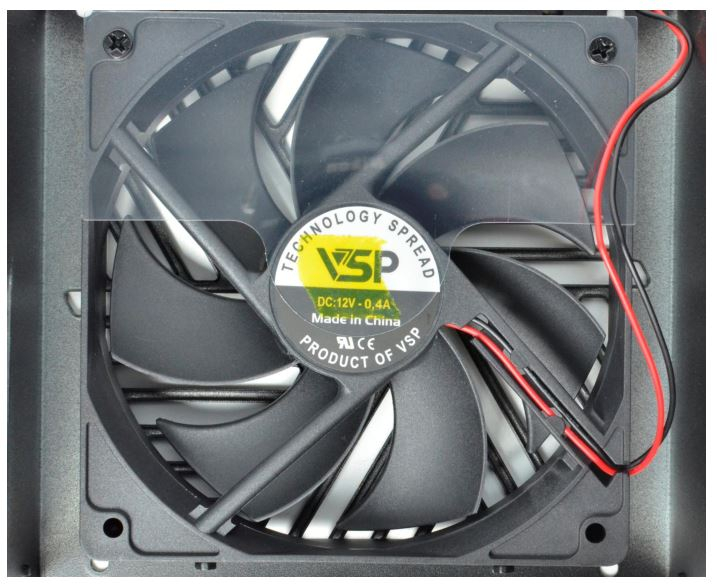

Mặt dưới đối lưu không khí trang bị quạt Fan VSP 120mm, 12V -0.4A, Sleeva brearing, có tốc độ tối đa khoảng 1800 - 2000RPM, với logo VSP

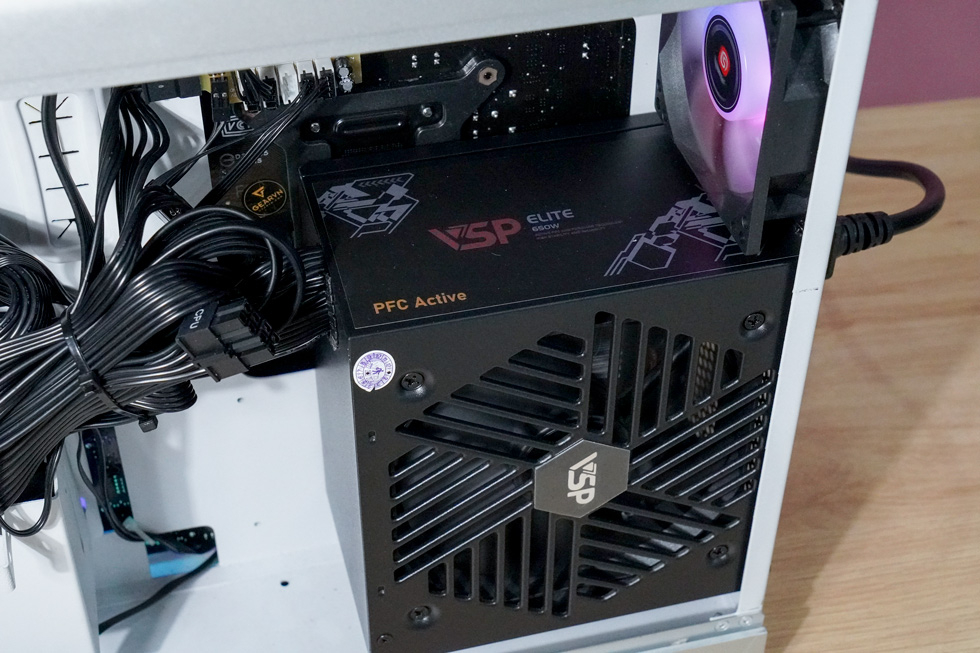

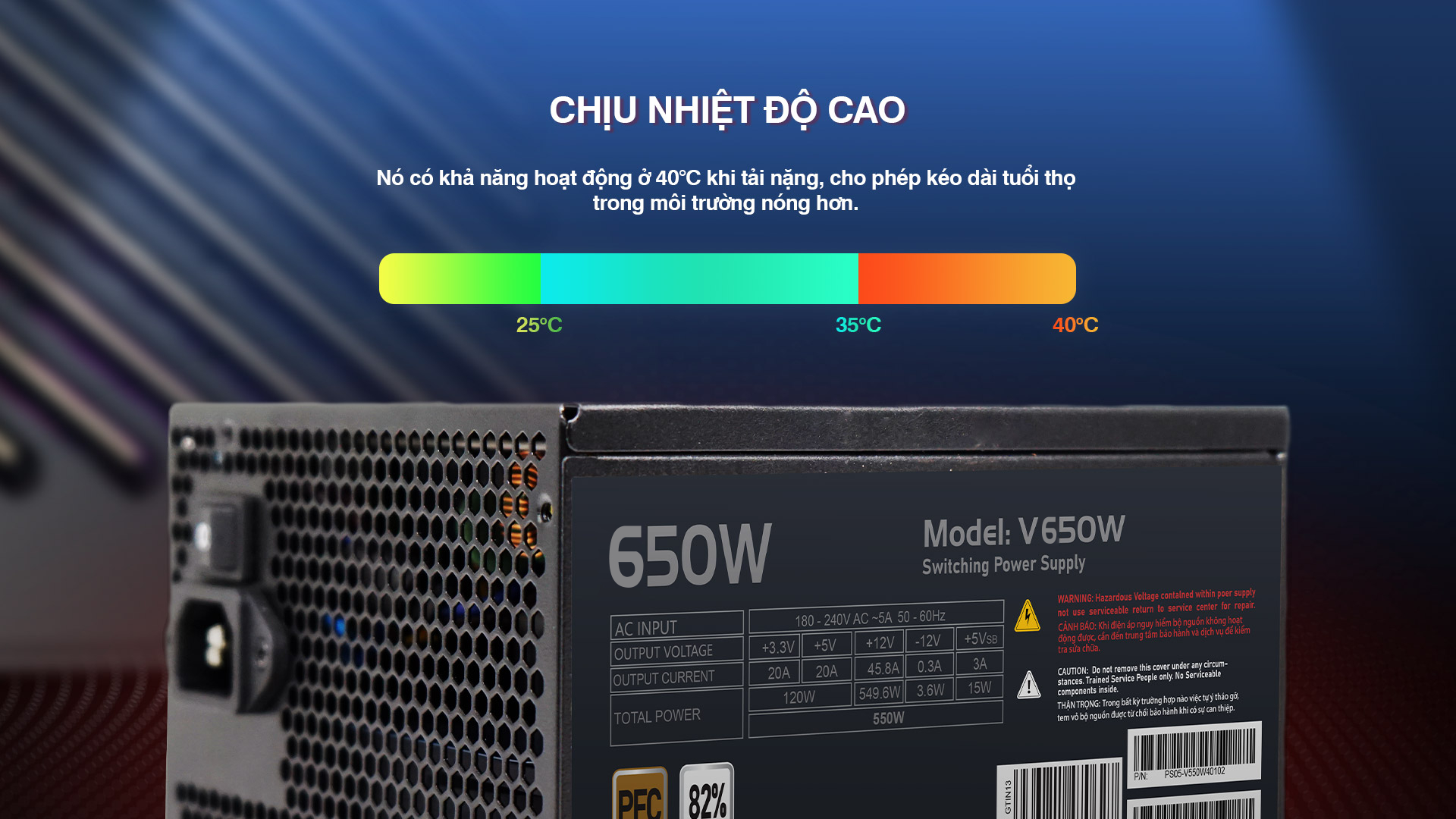

Mặt trên với thông tin bộ nguồn VSP Elite 650W - PFC Active

Hệ thống cáp cấp nguồn  VSP Active AFC Elite V650W  được trang bị đầy đủ dây dài, theo chuẩn cáp bẹ dây to dầy, với các nguồn cấp như sau:

• Đầu cấp nguồn mainboard 24pin x1
• Đầu nguồn cấp cho CPU:
                            Line1: 8 pin (4 + 4 pin) cpu x1
                        Line2: 8 pin (4 + 4 pin) cpu x1
• Đầu nguồn cấp ) cho VGA x 2 :
                                Line1: 8 pin (6 + 2 pin) PCIe x1
                               Line2: 8 pin (6 + 2 pin) PCIe x1
• 4 Đầu cấp nguồn cho SATA x4
• 2 Đầu cấp nguồn MOLEX x2

Hệ  thống cáp cấp nguồn Active AFC Elite V650W DC to DC.

CẤU TRÚC VÀ BẢNG LINH KIỆN VSP

Elite V650W sử dụng Platform Dual Forward, với kiến trúc Dual forward converter + Sync Rectifier được nhà sản xuất VSP tinh chỉnh và cải tiến phiên bản mới nhất trên thị trường. Platform này  Cả 2 tầng PFC và PWM chịu sự điều khiển của IC dao động (*) CM6805BG. Về tính năng thì IC này tương tự người anh em CM6806+X thường thấy ở các PSU có mạch Active PFC dải hẹp. mà các nhà sản xuất Infinity, FSP Hydro thường dùng.

Dual forward converter + Sync Rectifier

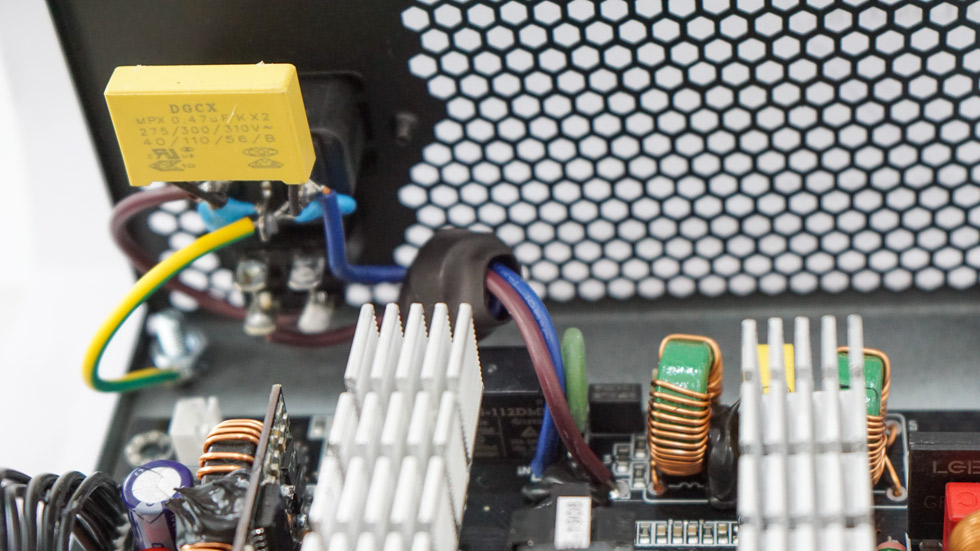

Mạch lọc nhiễu EMI trên VSP Active AFC Elite V650W được trang bị 4x Ycap, 2x X Caps, 2 x CM choke , fuse (10A/250V),

Mạch lọc nhiễu EMI trên VSP Active AFC Elite V650W

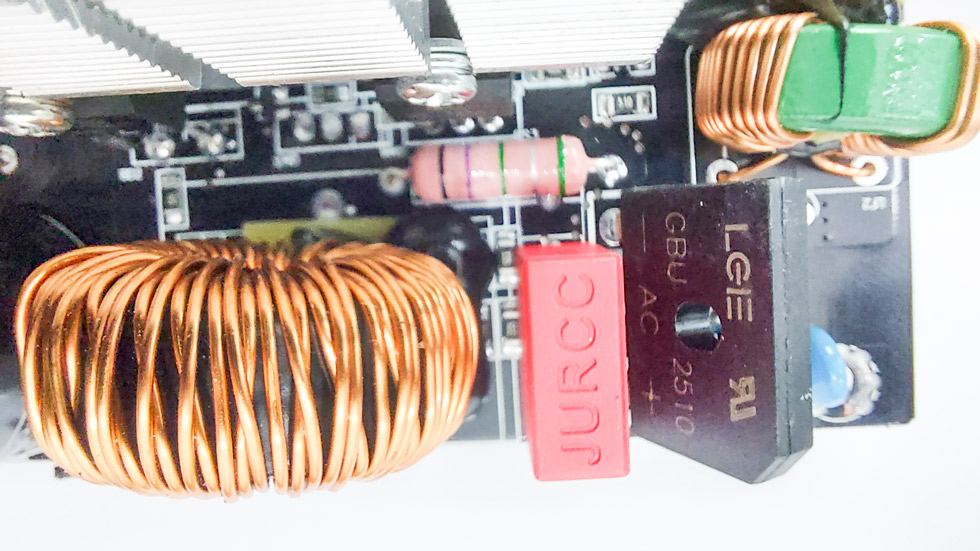

Được thiết kế để hoạt động ở dãi điện áp 180 ~240VAC cho công suất bộ nguồn 650W bộ nguồn VSP Elite V650W sử dụng một diode cầu LCE 1x GBU2510 (1000V, 25A). Tụ nguồn chính  Ltec có mức thông số 390mF/420V uF,diode cầu LCE 1x GBU2510 (1000V, 25A)

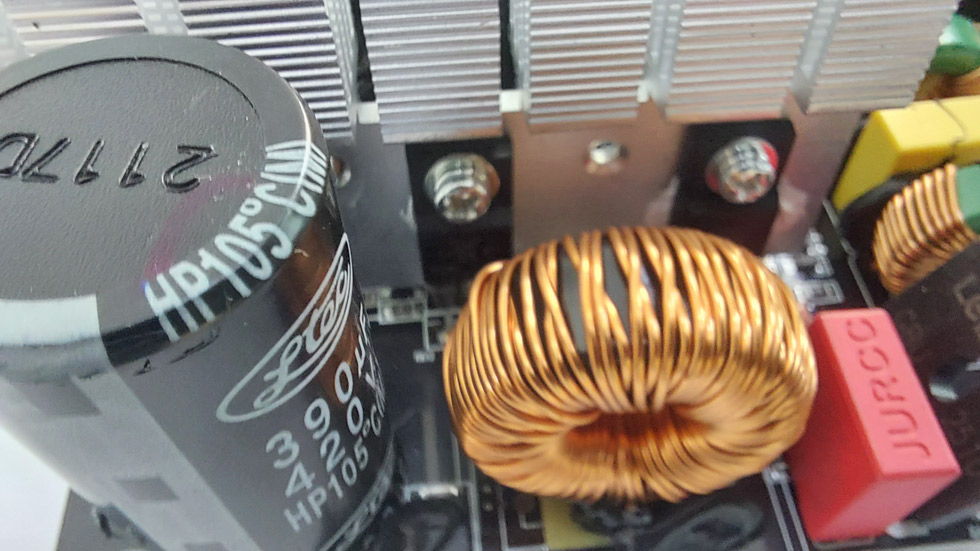

Chất lượng lọc điện áp DC của Elite V650W cho phần đầu vào công suất PFC được đảm bảo bằng một con tụ lọc chính chất lượng cao Ltec điện dung 390uF /420V rated 105°C, tuổi thọ 2000h. Với mức công suất từ 650 - 700W hiệu năng 80 - 100% khi loading tải thì mức điện dung của tụ cho mức Hold Up Time nằm trong tiêu chuẩn ATX và phù hợp với mức công suất sản phẩm.

Tầng Active PFC được trang bị 1 mosfet công suất khá lớn  CS20N50FF 500V - 20A đi kèm với boost diode BYC15X-600P (15A) với mosfet này thì Elite V650W có thể thoải mái vùng vẫy ở khu vực điện áp dải 180-264VAC. Tầng PWM là sự xuất hiện của 1 cặp Mosfets CS18N50FF (18A). Cả 2 tầng APFC và PWM đều chịu sự điều khiển của IC dao động champion CM6805BG.

IC Supervisor của V650W  được trang bị họ 1x (***)  1x Grenergy GR8313 (OVP, SCP, UVP), đảm bảo các chế độ bảo vệ đầy đủ cho một bộ nguồn cao cấp bao gồm: OVP, SCP, và UVP.

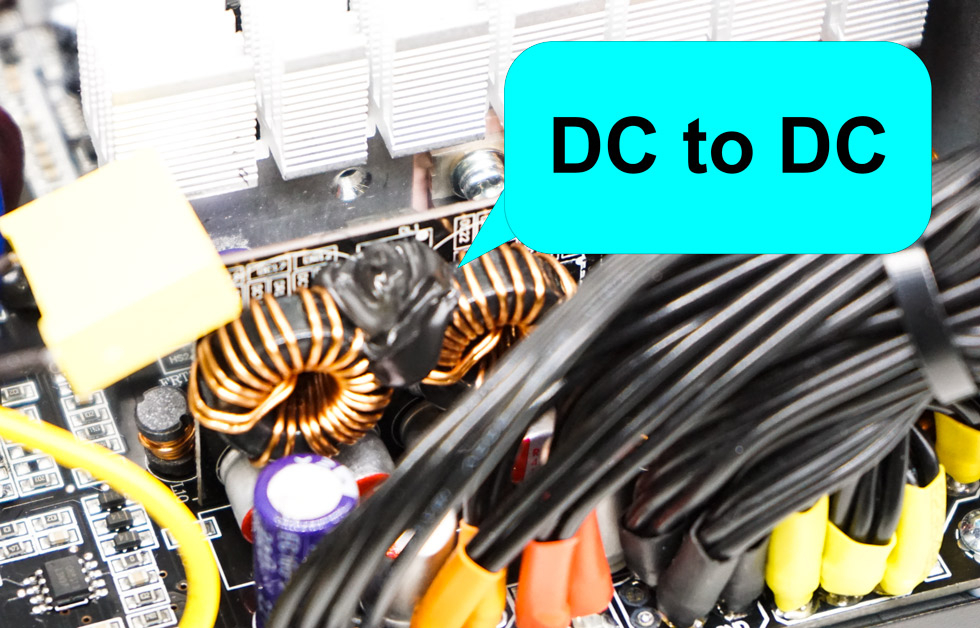

MẠCH CHUYỂN ĐỔI DC-TO-DC

Mạch chuyển đổi DC-to-DC tích hợp cho hiệu suất cao hơn và điều chỉnh điện áp chặt chẽ ngay cả trong điều kiện tải chéo nặng. Công nghệ DC-to-DC của dòng nguồn Elite V650 được thiết kế để đạt được mục tiêu nói trên. Layout mạch điện Dual Forward  của V650 được thiết kế mạch DC to DC trên 1 module riêng biệt  để chuyển đổi mức điện thế 12V sang 3V và 5V với nhiễu gợn sóng tối thiểu, và hạn chế rủi ro đến phần cứng của người dùng.

Dual forward converter + Sync Rectifier DC to DC

THÀNH PHẦN BẢNG LINH KIỆN

Bảng thành phần bảng linh kiện bộ nguồn VSP Elite V650W

Test results:

Để kiểm tra và đánh giá hiệu năng bộ nguồn VSP Elite V650W Testlab sử dụng mẫu thương mại ngẫu nhiên. Kết quả cụ thể như sau:

Môi trường

*AC input 230V/50Hz (distortion <1%)

Chamber temp >40°C, humidity: 75% RH

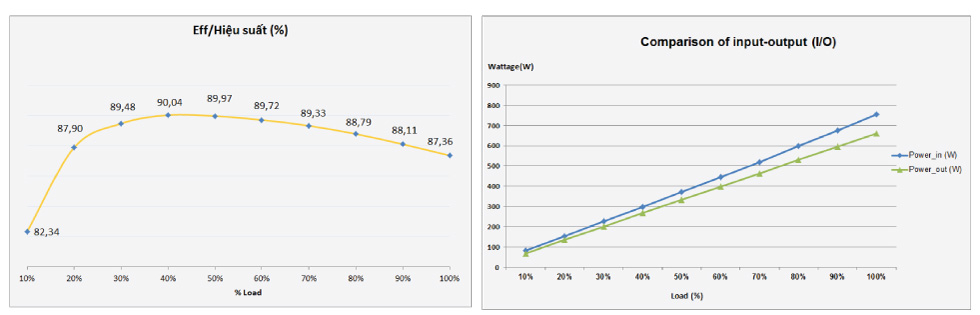

1. Load & Efficiency test:

Bộ nguồn VSP Elite V650W cho hiệu suất khá cao và rất ấn tượng, với mức tải trung bình loading từ 50% - 70% hiệu suất bộ nguồn đạt dao động ở mức  88%, khi loading tải 100% hiệu suất đạt 87% cao hơn mức công bố tiêu chuẩn của nhà sản xuất VSP công bố là 82%. Ở mức này, đối với 1 bộ nguồn tầm trung được trang bị các tính năng cao cấp của 1 bộ nguồn như chuẩn 80+ Plus như PFC, DC to DC thì VSP Elite V650W là một bộ nguồn hứa hẹn tiềm năng về hiệu suất và tính năng công nghệ đáp ứng các yêu cầu giá cạnh tranh, chất lượng cho người dùng,

2. Transient response test ( Tải biến thiên):

Thử tải:

*Quá trình  testlab thử nghiệm chi tiết trên 11 mức tải chính (10%-110% load) cộng với 2 mức tải đặc biệt CL12, CL35  nhằm ép tối đa khả năng của PSU. Ngoài ra điện áp sẽ được đo trực tiếp tại mỗi đầu cấp nguồn nhằm đem lại cái nhìn tổng quan nhất về sự sụt áp trên dây dẫn

Ở mức tả biến thiên @1mS là tiêu chuẩn của Intel nhằm bổ sung thêm 2 tiêu chuẩn test bộ nguồn trước đâu là @10mS và @100mS. Tuy nhiên tiêu chuẩn này áp dụng cho các bộ nguồn cao cấp được kiểm định đạt chứng chỉ 80+Plus. Đối với bộ nguồn cho phân khúc tầm trung cần hiệu năng vừa phải cho hệ thống PC dual CPU và 2 VGA , bộ nguồn VSp Elite V650 đáp ứng được và nằm trong phạm vi của @10mS và @100mS.

Tuy nhiên khi loading testlab ở tiêu chuẩn cao @1mS điện thế đường 12V và 3.3V khá cao. lý giải cho nguôn nhân này là vì nhà SX muốn bộ nguồn không bị sụt áp và cho hiệu năng cao hơn vì thế set điện thế 2 đường này khá cao, cùng với kiến trúc DC to DC để đảm bảo điện thế đường 3.3V cân bằng và không vượt quá ngưỡng cực đại 3.49V.

Transient response test @10ms/kHz - 12ms/kHz

3. Inrush current testing ( Dòng khởi động): Dòng khởi động của Elite V650W đạt 49.26A

AC On Phase Angle (90°) at Nolads

4. Ripple & Noise ( Nhiễu AC cao tần):

Ripple & noise ( Nhiễu AC cao tần) thể hiện độ "sạch" của dòng điện . Tiêu chuẩn ATX yêu cầu tất cả các nguồn máy tính đều phải có chỉ số đường 12V nhỏ hơn 120mV(mili-Volt) để tránh làm tổn hại đến các thiết bị điện tử mẫn cảm với điện áp như HDD,SSD , .....

Bộ nguồn VSP Elite V650W đạt tiêu chuẩn mức ripple noise khi đường 12V tối đa 99,2mV. Các đường điện còn lại dao động trên dưới 44,8 mV cho đường 5.V và  ~ 94mV  đường 3.3V khi loading tải ở mức 70%, và trên ngưỡng 120mV tại đường 5V và 3.3V, 5Vsb khi loading tải 100 - 110%.

Ripple & Noise ( Nhiễu AC cao tần)

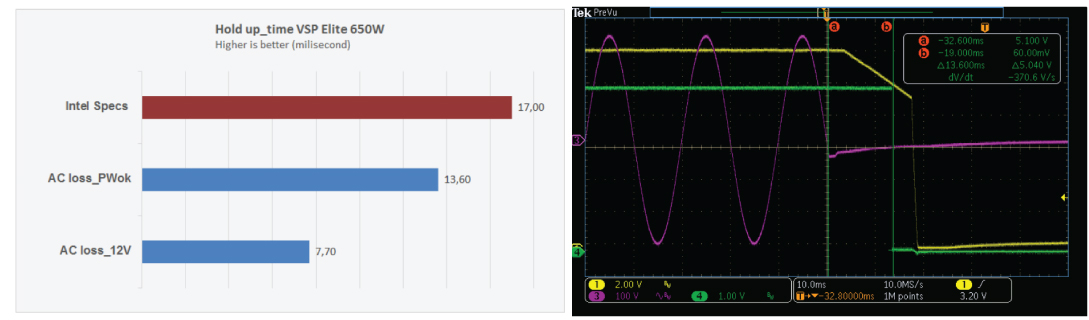

5. Hold-up time ( thời gian lưu điện):

Giá trị Holdup Time xác định khoảng thời gian tính bằng mili-giây mà một bộ nguồn có thể duy trì được các đường điện ra ở đúng định mức khi đường điện vào bị ngắt (ví dụ như mất điện). Điều này rất có ích đặc biệt khi bạn sống trong khu vực điện không ổn định (ví dụ trường hợp điện đột ngột chớp ngắt rồi có lại thì máy tính vẫn có thể hoạt động bình thường). Giá trị Hold-up time của chuẩn ATX là 17ms, và tiêu chuẩn của intel là 16ms. Vì vậy  bộ nguồn máy tính nên có chỉ số này càng cao càng tốt.

Với bộ nguồn VSP Elite V650W được trang bị 1 tụ chính 390uF /420V rated 105°C, tuổi thọ 2000h,  thì thời gian lưu điện của bộ nguồn nằm trong tiêu chuẩn của ATX.

Hold-up time ( thời gian lưu điện): V650v

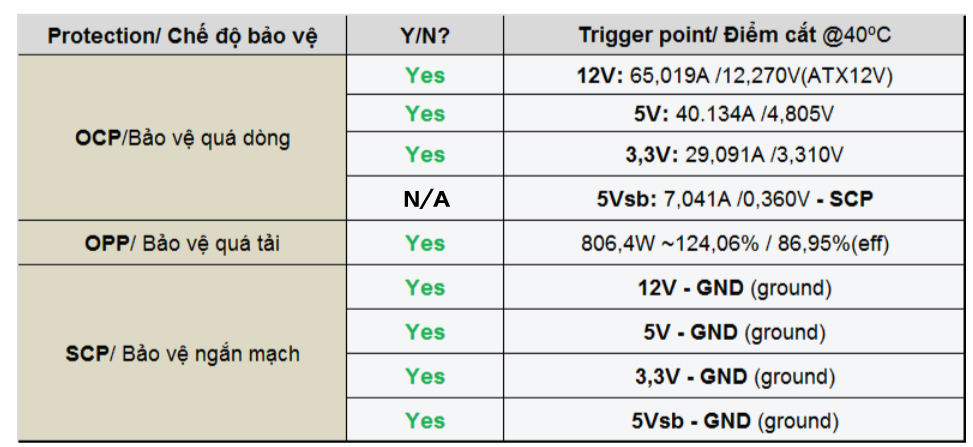

5. Protections

Bộ nguồn VSP Elite V650 trang bị tính năng Active PFC với tầng thứ cấp với IC Supervisor của V650W  được trang bị họ 1x 1x Grenergy (**) GR8313 (OVP, SCP, UVP), đảm bảo các chế độ bảo vệ đầy đủ cho một bộ nguồn cao cấp bao gồm: OVP, SCP, và UVP. PSU tự ngắt khi chạm điểm cắt và hoạt động bình thường sau khi khởi động lại mà không gặp phải bất kì "sự cố" nào.

6. Earth Leakage Relay (bảo vệ dòng rò)

AC input voltage 264VAC@60Hz

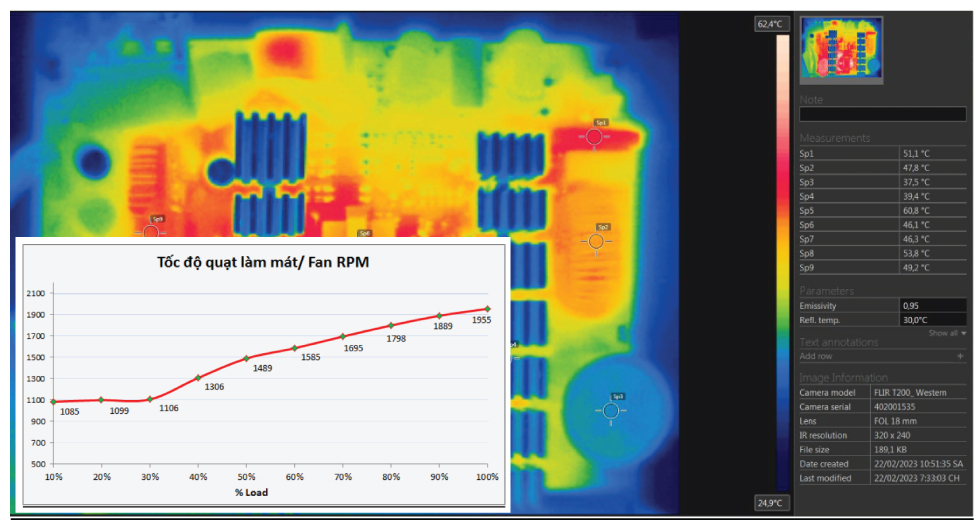

7.Temperature & Fan speed test:

VSP Elite V650  sử dụng quạt làm mát  Fan VSP 120mm, 12V -0.4A, Sleeva brearing, có tốc độ tối đa khoảng 1800 - 2000RPM. Với mức công suất 650WW và thiết kế mạch Dual forward converter + Sync Rectifier hao tổn công suất thấp cho nên hiệu năng phân tán nhiệt của hệ thống được làm mát tối đa bởi fan 120mm và độ ồn thấp trong môi trường đa nhiệm thông thường.

Temperature & Fan speed test:

Fan VSP 120mm, 12V -0.4A, Sleeva brearing, Max 2000RPM

Kết luận: Bộ nguồn VSP Elite V650W cho hiệu suất khá cao và rất ấn tượng, với mức tải trung bình loading từ 50% - 70% hiệu suất bộ nguồn đạt dao động ở mức  88%, khi loading tải 100% hiệu suất đạt 87% cao hơn mức công bố tiêu chuẩn của nhà sản xuất VSP công bố là 82%. Ở mức này, đối với 1 bộ nguồn tầm trung được trang bị các tính năng cao cấp của 1 bộ nguồn như chuẩn 80+ Plus như PFC, DC to DC thì VSP Elite V650W là một bộ nguồn hứa hẹn tiềm năng về hiệu suất và tính năng công nghệ đáp ứng các yêu cầu giá cạnh tranh, chất lượng cho người dùng,
